画面概要

画面構成​

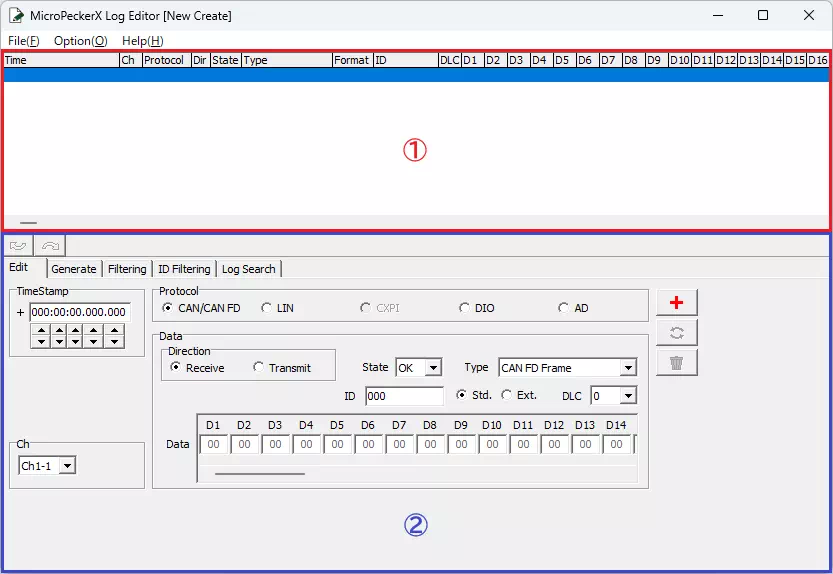

メインウィンドウ​

メインウィンドウ
#項目名説明
1ログ表示部MicroPeckerX Log Editorで作成した、もしくはログファイルから読み込んだログレコードを表示します。
2エディット表示部ログレコードの追加、変更などを行うことができます。

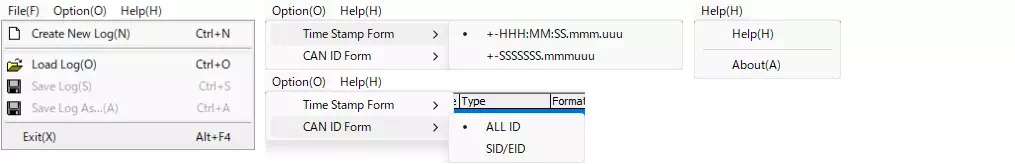

メニューバー​

メニューバー
メニュー項目詳細項目説明
FileCreate New Logログ表示部のログレコードを全て削除して、新規にログファイルを作成します。
Load Log既存のログファイルを読み込みます。
Save Logタイトルバーに表示されているファイル名でログファイルを上書き保存します。
Save Log As...任意のファイル名を指定してログファイルを新規に保存します。
Exit MicroPeckerX Log Editorを終了します。
OptionTime Stamp Formタイムスタンプの表示形式を設定します。
CAN ID FormCAN IDの拡張フォーマットでの表示形式を設定します。
ALL ID:Base IDとID Extensionを29ビットの連続した数値として表示します(上位11ビットがBase ID、下位18ビットがID Extension)。
SID/EID:Base IDとID Extensionを分離させて表示します(左側がBASE ID、右側がID Extension)。
HelpHelpユーザーズマニュアルを開きます。
Aboutバージョン情報ダイアログを表示します。

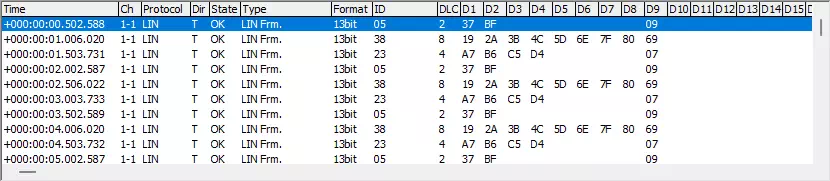

ログ表示部​

新規に作成した、もしくはログファイルから読み込んだログレコードを表示します。

ログ表示部

各プロトコルでの表示内容は以下の通りです。

項目名CAN/CAN FDLINDIOAD
Timeタイムスタンプタイムスタンプタイムスタンプタイムスタンプ
ChCh、InnerChCh、InnerChCh、InnerChCh、InnerCh
Protocolプロトコル
CAN, CAN FD
プロトコル
LIN
プロトコル
DIO
プロトコル
AD
Dir送受信方向
R(受信), T(送信)
送受信方向
R(受信), T(送信)
--
Stateフレームの状態
OK, NG
フレームの状態
OK, NG
フレームの状態
OK
フレームの状態
OK
Typeフレームの種類
Data Frm., Remote Frm., noBRS
フレームの種類
Header, Response, LIN Frm., Wakeup, Sleep
-レンジ設定
「Range:**V」形式で表示
FormatCAN IDの形式
Std.(標準), Ext.(拡張)
SyncBreak長(TypeがHeaderまたはLIN Frm.)
ウェイクアップパルス幅(TypeがWakeup)
--
IDCAN ID
16進数で表示
LIN ID
16進数で表示
--
DLCデータ長
0, 1, 2, 3, 4, 5, 6, 7, 8, 12, 16, 20, 24, 32, 48, 64
データ長
1, 2, 3, 4, 5, 6, 7, 8
--
D1~D64【D1~D64】各バイトのデータ【D1~D8】各バイトのデータ
【D9】チェックサム
【D1~D4】各DIOのデータ【D1】A/Dデータ
【D5】物理変換データ

ログ表示部を右クリックすると以下のメニューが表示され、それぞれ特定の範囲にあるログレコードをまとめて削除することができます。

ログ削除メニュー
メニュー説明
Delete from this log before選択中のログレコードよりも上にあるログレコードを全て削除します。
Delete from this log ahead選択中のログレコードよりも下にあるログレコードを全て削除します。
Delete the selected range選択中の範囲のログレコードを全て削除します。
Delete excluding the selected range選択中の範囲を除いたログレコードを全て削除します。
ヒント

ログ表示部で複数のログレコードを範囲選択する場合は、選択範囲の起点とするログレコードを選択した後、Shiftキーを押下した状態で終点とするログレコードを選択します。

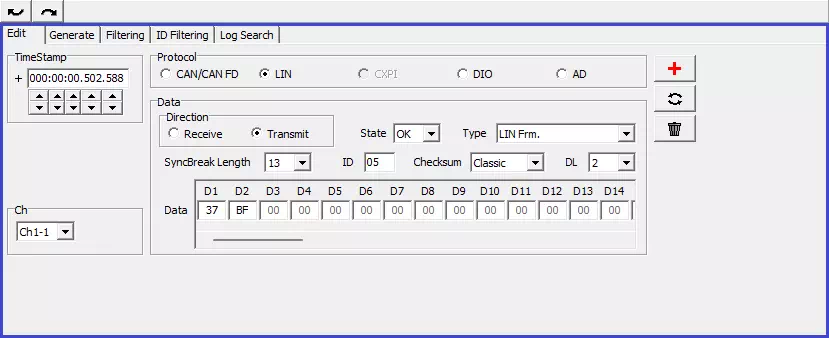

エディット部​

ログレコードの追加、変更、削除などを行うことができます。
また、直前の編集内容の取り消しや、取り消した編集内容のやり直しも可能です。

エディット部
項目名説明
Undoボタン直前の編集内容を取り消します。
Redoボタン取り消した編集内容をやり直します。
エディットタブ
(青枠部分)
選択したタブによって表示内容などが異なります。
詳細はそれぞれ下記を参照してください。
 Editタブ Generateタブ Filteringタブ ID Filteringタブ Log Searchタブ
ヒント

編集内容の取り消しは最大4ステップまで行えます。
